提取濃縮系統》植物提取濃縮設備,教學和實驗型提取濃縮機組,中藥煎藥機



植物提取濃縮設備,教學和實驗型提取濃縮機組,中藥濃縮機煎藥機







概述：

1.本設備具有占地面積小、操作方便等優點。適合于小批量、多品種的生產方式。

2.本設備配備：提取罐、除沫器、臥式冷凝器、立式冷卻器、油水分離器、集液罐、中間緩沖罐、真空泵、控制柜等配套

附件。設備分為蒸汽加熱和電加熱，設備購買后只需接上水、電或蒸汽后即可使用。

3.設備功能齊全，適用于水提和醇提（訂貨時備注），能進行常壓和負壓提取并且可以回收揮發油。配備控制箱，操作方

便，可實現常溫提取低溫濃縮；常溫提取常溫濃縮；低溫提取低溫濃縮等工藝要求。

4.電加熱結構設計高效、安全、加熱和降溫快捷、加熱均勻。

5.可以實現回流提取工藝，減少提取濃縮時間，節省溶媒。

6.油水分離器設計，集真空轉換功能于一體，使油水分離效果好。采用玻璃材質，便于觀察。

7.本機組根據提取濃縮工藝不同有多種款式可以供用戶選擇，也可根據用戶實際需求定做提取濃縮機組和動態提取濃縮機

組等。


用途：

本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、芳香油提取及有機溶煤的回收等多

種工藝操作，特別適合高校、醫院、藥廠、科研單位研制新產品及小批量生產。







小型中試多功能提取濃縮機組小型提取濃縮罐實驗室提取濃縮原理：

將配制好的料投入提取罐內，一次性加入5-10倍藥材量的溶媒(溶媒性質及加入量按工藝要求)浸泡一定的時間后，開啟蒸汽閥加熱，一般采

用夾套加熱，（直通蒸汽加熱僅水提及提取芳香油時用）經過設定時間煮提后，即可將較高溫度的提取液連續從提取罐底部經過濾網粗過濾

后至過濾器，進入濃縮器。濃縮時產生蒸汽進入冷凝器，成為冷凝液，作為新溶劑噴淋至提取罐同；提取罐內產生的二次蒸汽，經冷凝器冷

凝成冷凝液，回落到提取罐內。所有由溶劑產生的蒸汽，都通過熱交換成為冷凝液回到提取罐內，二次蒸汽在過程中得到充分利用，形成新

溶劑大回流提取，故藥材中溶質與溶劑始終保持高梯度傳質、高速溶出。所以該套設備在節能和保持溶劑平衡方面性能十分優越。

新溶劑從上到下通過藥材層溶解藥材中的可溶物到提取罐底部，又被抽入濃縮器內。重復上述過程，從而形成的溶劑經提取-濃縮（回收）

大循環經返多次后，提取液呈無色，此時，提取液停止抽入濃縮器。濃縮器繼續進行濃縮，直至達到需要比重（1.1-1.25）的流浸膏，放出

備用。

主要技術參數：

型號model
 TNS-10 TNS-20 TNS-30 TNS-50
全容積total volume（L） 16 26 40 75
提取罐內筒體直徑Extract the inner cylinder diameter of the tank（mm） 219 300 325 400
提取罐容積Extract the tank volume（L） 10 20 30 50
提取罐夾套體直徑Extract the diameter of the jacket body of the extraction tank（mm） 300 400 400 500
換熱面積heat interchanging area
（m2）		 0.5 0.6 0.7 0.9
冷卻面積cooling area（m2） 0.25 0.25 0.25 0.25
冷卻集液器容積Cool the volume of the liquid collector（L） 16 25 36 80
儲罐規格Tank specifications（mm） φ300 φ300 φ325 φ500
儲罐容積tank volume（L） 20 30 38 120
提取罐電加熱功率Extract the electric heating power of the tank（KW） 6 12 12 18
外形尺寸boundary dimension
（mm）		 長length 1300 1540 1560 1950
寬wide
 500 530 550 700
高high
 1820 1930 2030 2200
循環泵規格Circulation pump specifications 1T，0.37KW 1T，0.37KW 1T，0.37KW 1T，0.37KW
真空泵規格Vacuum pump specifications 1L/S 2L/S 2L/S 2.5L/S


型號model

TNS-100

TNS-200

TNS-500

TNS-1000

TNS-2000

全容積total volume（L）

142

275

612

1230

2350

提取罐內筒體直徑Extract the inner cylinder diameter of the tank（ mm ）

500

600

800

1000

1200

提取罐容積Extract the tank volume（ L ）

100

260

500

1000

2000

提取罐夾套直徑Extract the diameter of the jacket of the extraction tank (mm)

600

700

900

1100

1300

提取罐保溫后直徑 The diameter of the extraction tank after insulation(mm)

700

800

1000

1200

1400

換熱面積heat interchanging area ( ㎡ )

≈ 2.3

≈ 2.6

≈ 5.0

≈ 7.5

≈ 11

冷卻面積cooling area
( ㎡ )

0.3

0.4

1.0

≈ 1.1

≈ 1.4

冷卻集液器容積Cool the volume of the liquid collector（ L)

≈ 140

≈ 200

≈ 200

≈ 300

≈ 420

儲罐規格Tank specifications（ mm ）

Φ 600

Φ 600

Φ 800

Φ 1000

Φ 1200

儲罐容積tank volume
（ L)

≈ 240

≈ 300

≈ 600

≈ 1250

≈ 2200

提取罐電加熱功率Extract the electric heating power of the tank (kw)/ 蒸汽steam

24/ 蒸汽

30/ 蒸汽

30/ 蒸汽

45/ 蒸汽

建議蒸汽

外形尺寸boundary dimension
（mm）

 長length

3000

3200

3500

4500

5000

寬wide

600

700

2300

2500

2800

高high

2800

2800

3500

4000

4500




多功能型提取濃縮示意圖

1.取樣閥；  2.加熱器；  3.排渣孔； 4.聚胺脂保溫層； 5.回流閥； 6.回收蒸餾水閥； 7.油水分離器； 8.放油閥；

9.冷卻水進口； 10.冷卻器； 11.攪拌電機； 12.冷凝器； 13.提取直通閥； 14.冷凝水出口； 15.氣液分離器； 16.攪拌電機；

17.濃縮直通閥； 18.放空閥； 19.濃縮罐； 20.攪拌葉； 21.放料口； 22.調節腳； 23.物料泵； 24.真空泵；

25.管道過濾器； 26.出料閥； 27.濃縮罐進料閥； 28.管路視鏡； 29.熱回流閥； 30.放氣閥； 31.投料口

生產工藝流程圖

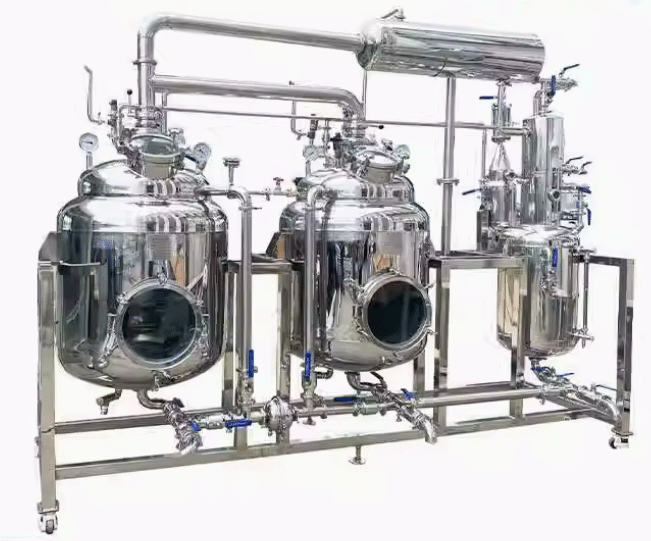

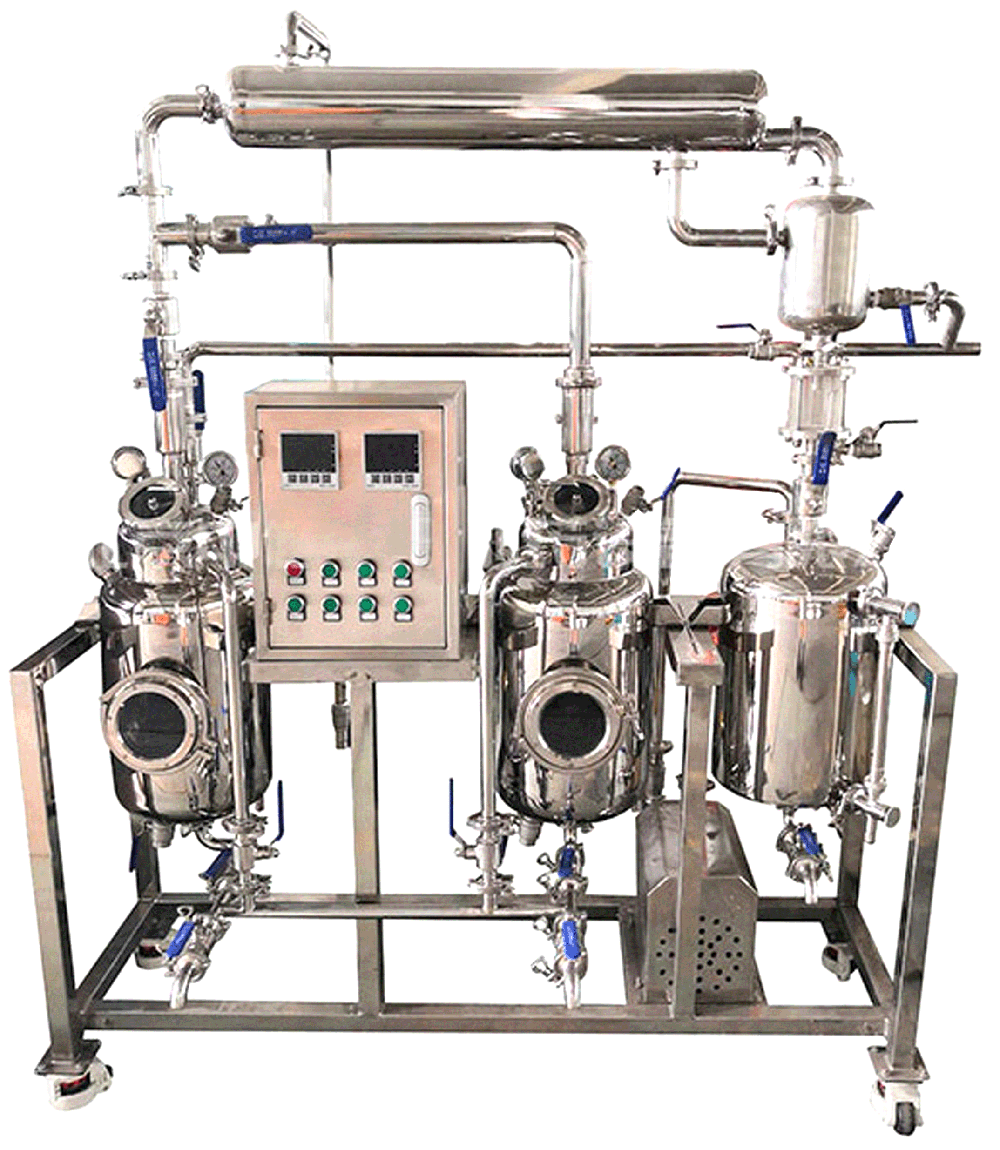

產品實拍


產品細節
